Beschaltung M84

[ricsch]

Hallo,

ich habe ein Problem mit dem M84 (60841 oder 60842) und seiner elektrischen Beschaltung.

Sobald ich einen Anschluss (z.B. Umschalter 4G) mit Bahnstrom beschalte werden alle drei Anschlüsse in roter Farbe dargestellt. Aus meiner Sicht sollte jedoch nur der beschaltet Anschluss und der mittlere Anschluss verbunden (in rot) dargestellt werden. Beim beschalten des Anschluss (z.B. Umschalter 4R) mit Masse (braun) wird dann auch ein Kurzschluss angezeigt.

Beim K84 (60840) wird nur der beschaltete Anschluss (z.B. Umschalter 4G) und der mittlere Anschluss in rot dargestellt. Beim beschalten des Anschluss (z.B. Umschalter 4R) mit Masse (braun) wird dann auch kein Kurzschluss angezeigt.

In meinem Plan kann ich daher die Beschaltung meines M84 nicht wie tatsächlich verkabelt darstellen. Wie kann ich das Problem beheben?

Mit freundlichen Grüßen
Richard

[IB Schneider]

Hallo Richard,

bitte skizzieren Sie mal, was hier konkret verkabelt werden soll?

mfg

[ricsch]

Hallo,
danke für die schnelle Rückmeldung.

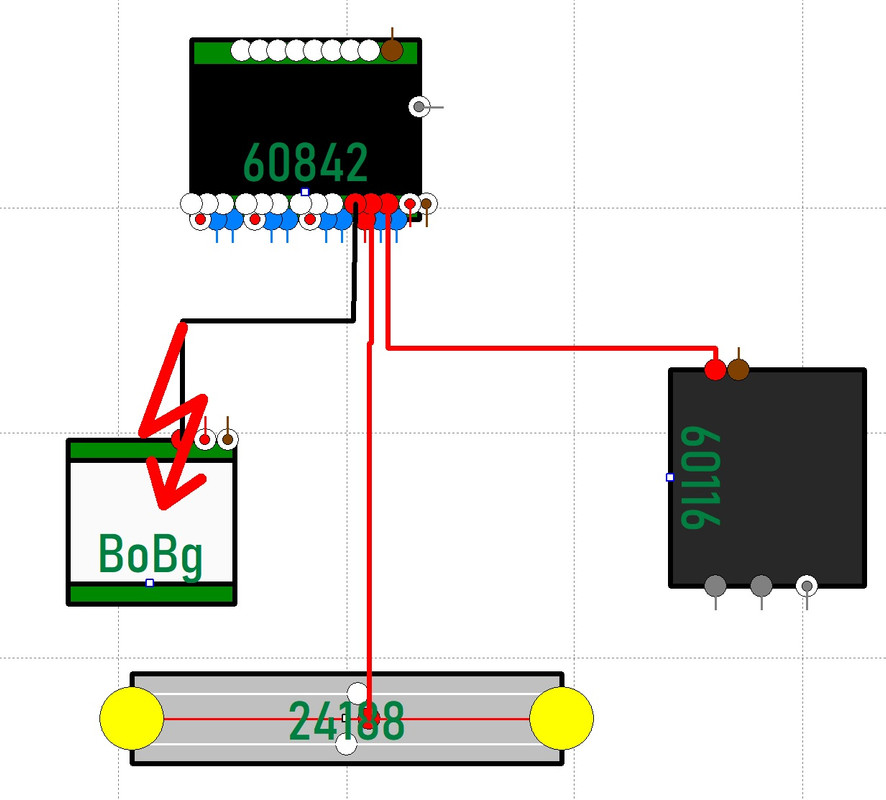

Hier meine Schaltung mit einem Bogobit Bremsmodul. Über den M84 wird entweder der Bahnstrom oder der Bremsstrom auf das Gleis gegeben.



Die gleiche Schaltung mit einem K84 (60840) zeigt diesen Kurzschluss nicht.

Mit freundlichen Grüßen
Richard

[IB Schneider]

Hallo Richard,

Sie haben recht, das ist ein Fehler.
Danke für den Hinweis.
Dies wird im nächsten Service Pack korrigiert.

mfg
